Ziele:
ER Methode anwenden
in der Vorlesung:

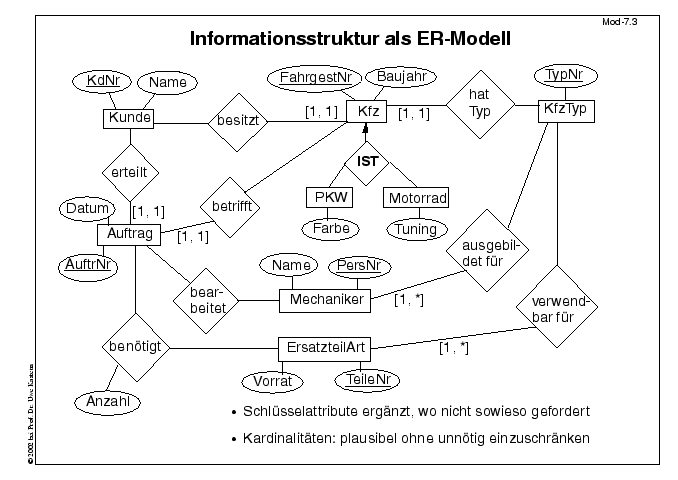

Erläuterungen dazu (mit Mod-7.2):
- Beginnen mit ER Modellierung.
- Macht Zusammenhänge deutlicher als
Modellierung mit Wertebereichen.
- Entity-Typen sind aus der informellen Beschreibung
gut erkennbar.
- Alle an Relationen beteiligten Objektarten müssen
durch Entity-Typen modelliert werden, so auch Ersatzteile.
- Offenbar geht es hier nicht um individuelle Ersatzteile
sondern um Ersatzteilarten die jeweils in bestimmter Anzahl
vorhanden sind.
- Entwurf prüfen durch Angabe von Ausprägungen.
Kardinalitäten:
- Typzugehörigkeit immer [1, 1];
- Auftrag für genau ein Kfz (plausibel);
- Auftrag von genau einem Kunden (plausibel);
- eindeutiger Kfz-Besitzer (restriktiv);
- Mechaniker für mindestens einen Kfz-Typ (restriktiv);
- Ersatzteilart für mindestens einen Kfz-Typ (restriktiv);
- weitere Restriktionen sind nicht nötig.
|
