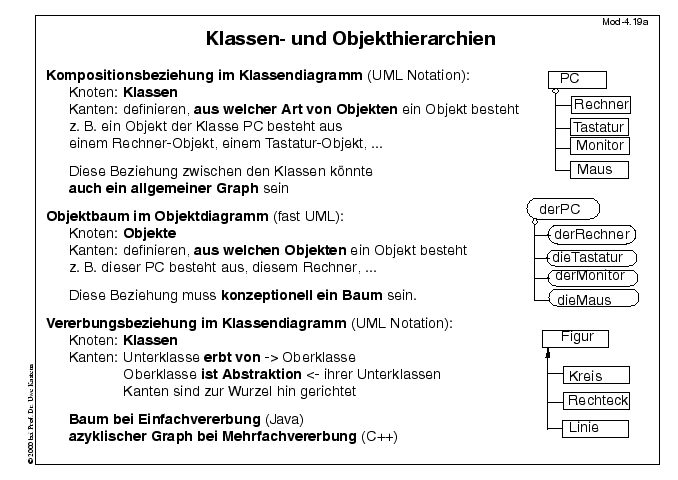

Ziele:
Klassendiagramme kennenlernen
in der Vorlesung:
Erläuterungen dazu:
- UML Klassendiagramme: Wichtiges Beschreibungsmittel
in der Software-Technik.
- Klassendiagramme sind aus ER-Modell abgeleitet
(siehe Kapitel 5)
- Klassendiagramme: nicht nur Bäume
- Unterscheidung von Objektiagrammen und Klassendiagrammen
|
