Ziele:
Praktisches Modellierungsbeispiel sehen
in der Vorlesung:
- Erläuterungen dazu

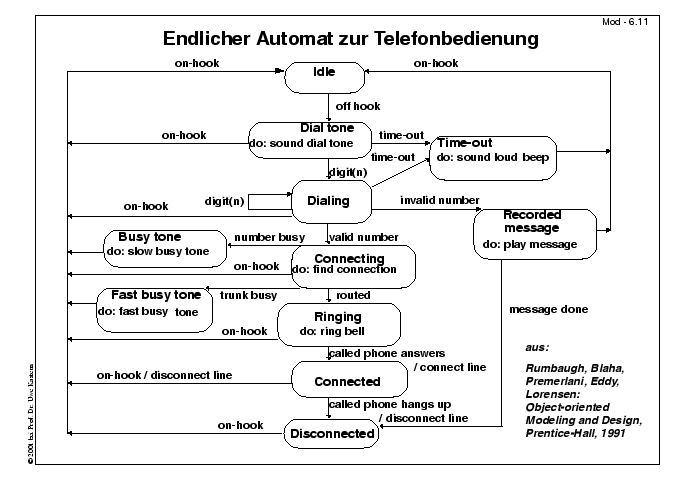

- Eingabe sind Ereignisse beim Telefonieren
- Ausgabe sind ausgelöste Aktionen
- Ausgabe ist sowohl einigen Zuständen (do:...)
als auch einigen Übergängen (/...) zugeordnet.
Übungsaufgaben:
Modellieren Sie die Bedienung des Getränkeautomaten
durch endliche Automaten. Modellieren Sie Das Betätigen
der Tasten, die Geldeingabe, Geldrückgabe und
Getränkeausgabe.
|
